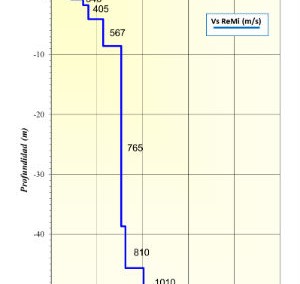

Este método consiste en registrar las ondas superficiales generadas por golpes de mazo en la superficie del terreno (Fig. 1), para luego extraer la curva de dispersión del modo fundamental y los modos superiores en caso de presentarse. Esta curva se invierte en una sección vertical 1-D con la estratigrafía de velocidades de ondas de corte Vs.

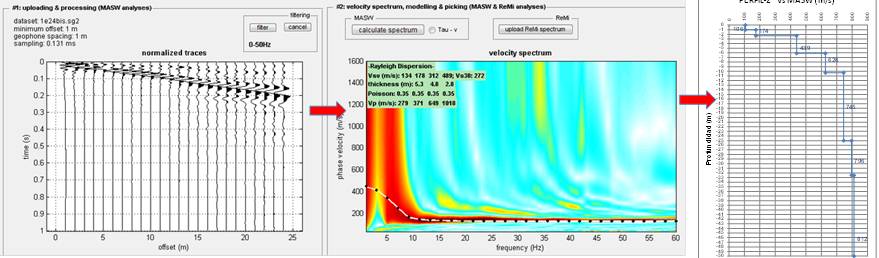

En la Figura 2 se resume el proceso de cálculo de un perfil de velocidad Vs con un registro MASW, y en la Figura 3 se muestra la determinación de una sección 2-D de velocidad Vs determinada con múltiples modelos 1-D de Vs.

Para el proceso de datos Geo-Terra Ltda. utiliza el software SurfSeis desarrollado por Kansas Geological Survey (Universidad de Kansas USA).

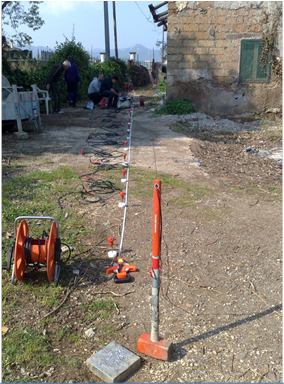

Figura 1: Tendido sensores para MASW

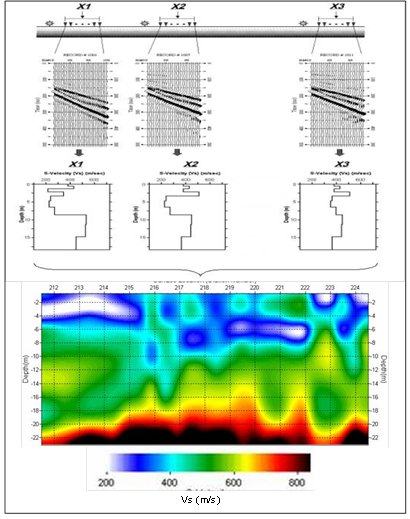

Figura 2: Determinación de sección 2-D de velocidades Vs a partir de múltiples registros MASW
Figura 3: Esquema determinación de un modelo 1-D de velocidad de ondas de corte Vs

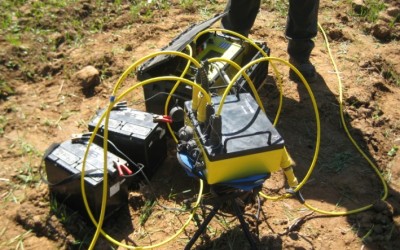

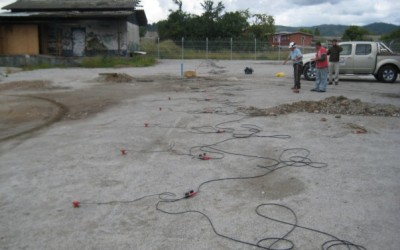

Método ampliamente utilizado para la caracterización de subsuelo a través de las velocidades Vp y Vs que nos permite construir una seudo imagen de la estructura interna del subsuelo a partir de la lectura de los tiempos de trayectos de ondas sísmicas que se propagan en el medio . Para la interpretación de la tomografía sísmica GEO TERRA LTDA., utiliza software ampliamente utilizado en el mundo. En esta técnica se generan pulsos sísmicos en distintos puntos a lo largo de una línea superficial. Los pulsos sísmicos se propagan por el subsuelo siguiendo trayectorias curvas. Estos rayos sísmicos parten de superficie, se propagan por el subsuelo a distintas profundidades y se refractan volviendo a superficie de donde son.

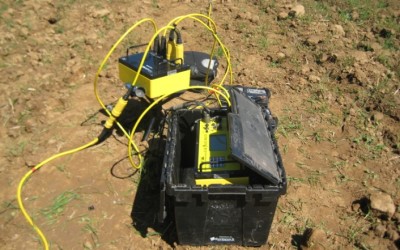

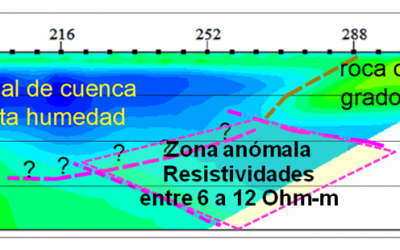

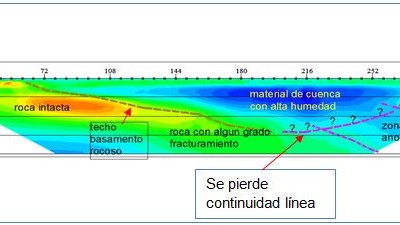

La tomografía geoeléctrica (TMG) es una técnica geofísica que entrega como resultado una sección plana vertical con la distribución de resistividades entre la superficie del terreno y una determinada profundidad. Como la resistividad correlaciona con el porcentaje de humedad presente en un material entonces la tomografía geoeléctrica permite mapear la distribución de solución de lixiviación en una zona determinada de los ripios. Los métodos geoeléctricos consisten en aplicar corriente (I) en el terreno y medir el voltaje (∆v) producido por la corriente inyectada en puntos determinados de la superficie. A partir del valor de corriente inyectada y del voltaje medido, puede obtenerse la resistividad de zonas del subsuelo. El valor de la resistividad esta dada por la ecuación: ρ = k*∆v/I Donde K es una constante que depende de la geometría del circuito.

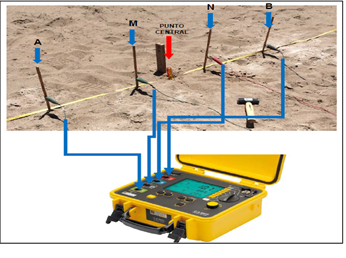

• Métodos Wenner – Slumberguer.
• Norma IEEE Std-81-1983, 2012.
• ASTM G-57-06.

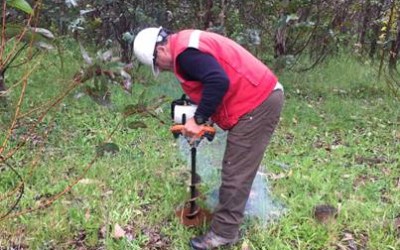

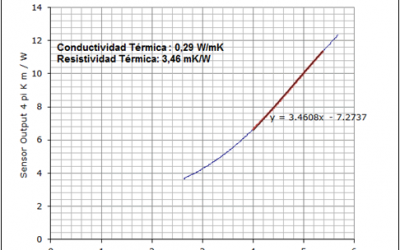

Plantas Solares, Eólicas Conductividad Térmica Suelo.



• Método NSSP Non-Steady-State Probe.
• Norma IEEE 442-1981. ASTM D 5334-00

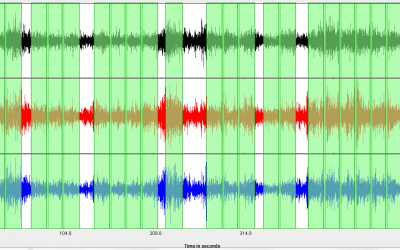

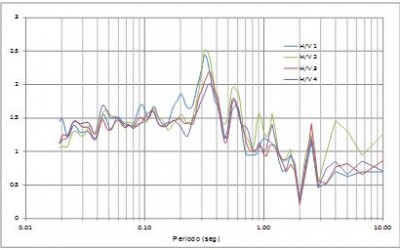

Es un método importante para la caracterización sísmica del subsuelo que sirve para obtener el periodo fundamental de este y el factor de amplificación de un depósito de suelos a partir de mediciones de vibraciones verticales y horizontales en superficie, utilizando las vibraciones asociados a ruido ambiental o micro tremores. Para determinar el periodo fundamental, debemos realizar y calcular la razón espectral H/V en superficie conocida comúnmente como método NAKAMURA, que se basa en relacionar los espectros de Fourier de las componentes horizontales y verticales ( H/V) de los microtremores registrados en superficie. Este es uno de los métodos más utilizado en el análisis de microtremores para determinar el Periodo Fundamental del Suelo (Ts).

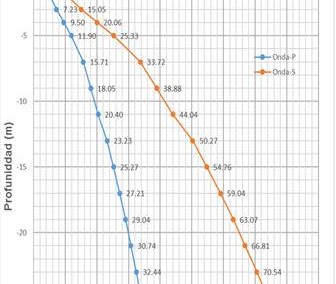

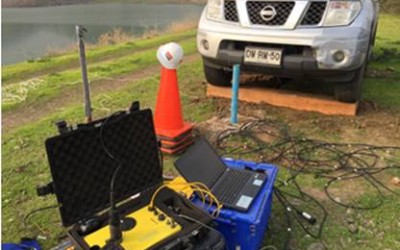

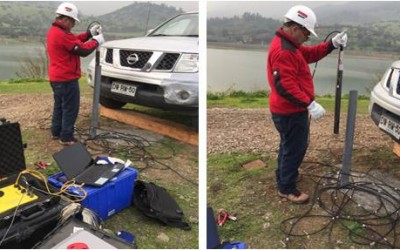

El método sísmico Downhole se utiliza para determinar las velocidades de las ondas sísmica compresionales (Vp) y de corte (Vs) de los materiales del entorno a las paredes de un pozo. Para su ejecución se generan ondas sísmicas en la superficie, las cuales son detectadas por un sensor sísmico triaxial. El sensor se posiciona a distintas profundidades para obtener un set de registros.

Metodologías para caracterizar y pre-acondicionar la roca, esto permite evaluar de manera directa y en tiempo real las diferentes estructuras y litologías geológicas del ambiente, permite además correlacionar éstas estructuras de manera rápida y eficiente.
Escaneo Acústico
Instrumento que permite mediante el desplazamiento dentro del pozo de una sonda acústica ultrasónica obtener la orientación y detalles de las estructuras presentes en las paredes de la perforación. Para ello utiliza un Televisor Acústico de Pozos (TAP) que emite una onda acústica que interactúa con la pared del pozo y sus discontinuidades, lo que se traduce en variaciones de dicha onda. Además registra el tiempo de recorrido o tiempo de transito de la onda, (desde que es generada por la onda, hasta que vuelve después de interactuar con la pared del pozo). A partir de estos parámetros, se generan dos imágenes, una para el tiempo de tránsito y otra para la amplitud de la onda. Se utiliza preferentemente en los casos de pozos con presencia de fluidos (agua o lodo).
Escaneo Óptico
Instrumento dotado con un sistema denominado Televisor Óptico de Pozo (TOP) que toma una imagen digital de las paredes del pozo. Para ello la sonda emite un aro de luz que ilumina la pared del pozo y mediante la utilización de un espejo cónico colocado en una ventana cilíndrica transparente, enfoca una sección óptica de 360º de la pared del pozo al lente de una cámara de video digital de alta resolución. Los datos son grabados en formato digital y la orientación de la imagen se ejecuta en tiempo real. La condición para su utilización es que el pozo este limpio, sin barro.
